Fornecimento de mão de obra especializada para execução dos serviços retrofitt em nossa oficina de um (01) disjuntor de media tensão execução extraÃvel classe 15-kv. Na restauração do equipamento serão mantidas todas as suas caracterÃsticas de instalação, aplicação e operação.
Após testes operacionais, testes de medições e inspeção visual criteriosa, segue abaixo o detalhamento das execuções:
- Planejamento dos serviços;
- Inspeção criteriosa do comando de acionamento e seus acessórios, (bobinas de abertura, bobina de fechamento, motor, chave auxiliar e chave de fim de curso do motor);
- Inspeção criteriosa dos itens mecânicos de acionamento, lingüeta de desligamento, alavanca completa, freio amortecedor, lingüeta de desligamento, mola de desligamento e dos magnetos de acionamento das bobinas de mÃnima tensão, abertura e fechamento;
- Testes operacionais de acionamento com fechamento e abertura, mecânico e elétrico do comando de acionamento;
- Testes de medições das resistências ôhmicas de contato e isolação dos pólos;
- Testes de medições da resistência ôhmica de isolação dos pólos fechados para massa;
- Testes de acionamento com carregamento do sistema motorizado e acionamento com disparo das bobinas de abertura e fechamento (quando aplicável);
- Retirada e inspeção rigorosa das câmaras de expansão e dos contatos fixos e moveis dos pólos;
- Inspeção das hastes de acionamento e dos isoladores dos pólos;

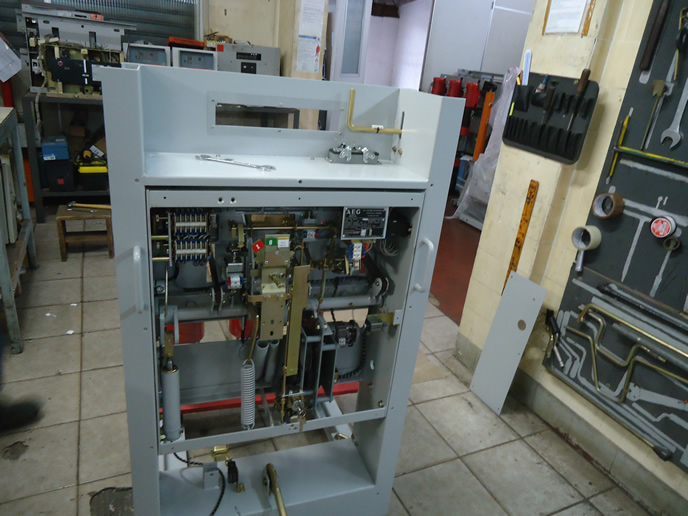

- Desmontagem geral dos comandos de acionamento do disjuntor;
- Retirada de toda a parte elétrica dos comandos e substituição das mesmas respeitando o padrão existente;
- Pintura liquida especial no padrão munsel cinza n 6.5 do comando e carrinho extraÃvel;

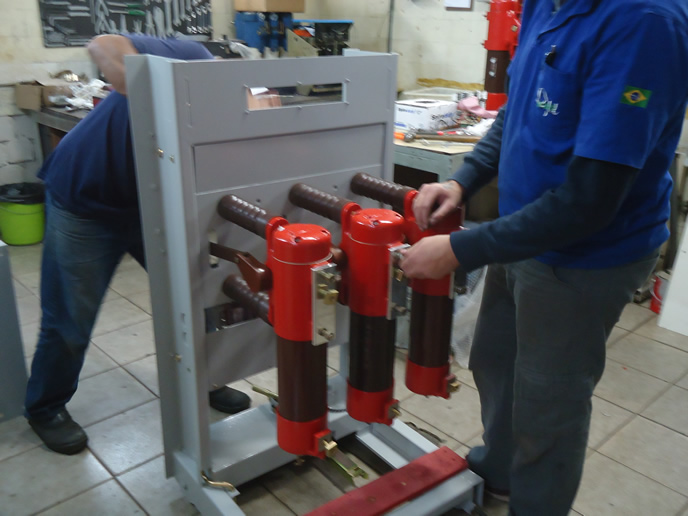

- Pintura dos pólos no padrão eletro marrom das hastes de acionamento e isoladores de fixação dos pólos,
- Tratamento com bi cromatização das partes metálicas dos comandos de acionamento e sistema de extração dos carrinhos;

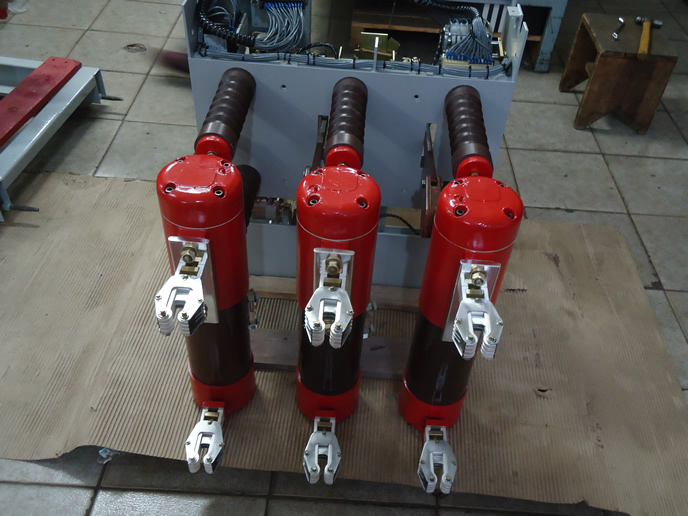

- Tratamento com prata eletrolÃtica nos contatos fixos e moveis dos pólos e dos dedos dos contatos extraÃveis;

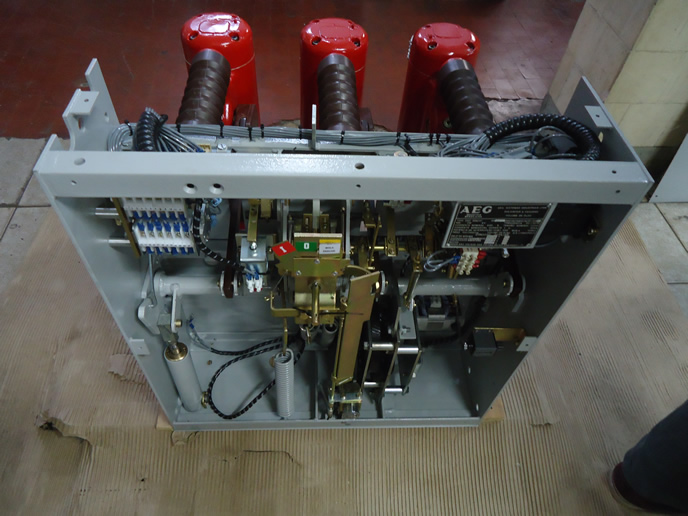

- Montagem, ajustes e lubrificação das partes móveis do comando de acionamento e blocos de ligamento e desligamento;
- Substituição dos anéis de travamento, arruelas de pressão, terminais de encaixe do comando elétrico e as molas de acionamento dos mecanismos de ligamento e desligamento;
- Fiação do circuito de alimentação dos acessórios elétricos dos comandos no padrão do fabricante conforme esquema gravado na plaqueta do disjuntor conforme esquema de ligação 800900;
- Revisão geral em toso o sistema de travamento do carrinho e bloqueio da tomada;
- Testes operacionais de acionamento com fechamento de abertura do disjuntor;
- Testes de medições das resistências ôhmica de contato dos pólos fechados ;
- Testes de medições das resistências ôhmica de isolação dos pólos abertos e fechados para massa ;
- Testes operacionais de acionamento mecânico e elétrico do comando;
- Verificação final e elaboração do Relatório de Ensaios. |
|
